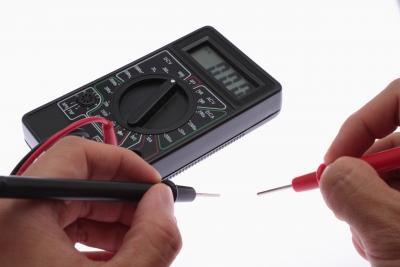

万用表示最常用的监测仪器，除了常规测电压、测电阻、测电流外，还可以检测二极管、三极管、集成电路等，今天让我们实战了解一下万用表微机检测、PC电源故障。
用机械万用表检测晶体管
万用表粗测晶体管时，万用表应置于电阻档，其等效电路如图1中虚线框内所示，其中以R0为等效内阻，U0为表内电压源。当万用表置于R×1、R×100、R×1k档时，U0＝1.5V。

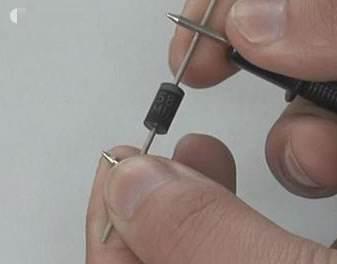

1、测二极管
万用表置R×lk档，两表笔分别接二极管的两极，若测得的电阻较小(硅管数干欧、锗管数百欧)，说明二极管的PN结处于正向偏置，则黑表笔接的是正极，红表笔接的是负极。反之二极管处于反向偏置时，呈现的电阻较大(硅管约数百千欧以上，锗管约数百干欧)，则红表笔接的是正极，黑表笔接的是负极。若正反向电阻均为无穷大或均为零或比较接近，说明二极管内部开路或短路或性能变差。
由于发光二极管不发光时，其正反向电阻均较大且无明显差异，故一般不用万用表判断发光二极管的极性。常用的办法是将发光二极管与一数百欧(如330欧)电阻串联，然后加3V一5V的直流电压，若发光二极管亮，说明二极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。如果二极管反接则不亮。要特别说明的是，不少人测试发光二极管的方法不正确。如用9V层叠电池直接点亮发光二极管，虽然可正常点亮，但这种作法在理论上是完全错误的。发光二极管的外特性与稳压二极管相同，导通时其端压为1.9V左右（5mm)。当它与电源相连时，回路中必须设置限流电阻，否则一旦外加电压超过导通压降，将由于过流而损坏。直接用层叠电池点亮时可正常点亮不损坏发光二极管，是因为层叠电池有较大的内阻，正是内阻起到了限流作用。如果用蓄电池或稳压电源直接点亮发光二极管，则由于内阻小，无法起到限流作用，顷刻将发光二极管烧毁。
稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点，其测量方法与普通二极管相同。但须注意：稳压二极管的反向电阻较普通二极管小。
2、测晶体三极管
利用万用表可以判别三极管的类型和极性，其步骤如下：
①判别基极B和管型时万用表置月×lk档，先将红表笔接某一假定基极B，黑表笔分别接另两个极，如果电阻均很小(或很大)，而将红黑两笔对换后测得的电阻都很大(或很小)，则假定的基极是正确的。基极确定后，红笔接基极，黑笔分别接另两个极时测得的电阻均很小，则此管为PNP型三极管，反之为NPN型。
②判别发射极E和集电极C。若被测管为PNP三极管，假定红笔接的是C极，黑笔接的是E极。用手指捏住B、C两极(或在B、C间串接十个100k电阻)但不要使B、C直接接触。若测得电阻较小(即Ic大)，再将红黑两笔互换后测得的电阻较大(即Ic小)，则红笔接的是集电极C，黑笔接的是发射极E。如果两次测得的电阻相差不大说明管子的性能较差。按照同样方法可以判别NPN型三极管的极性。
用万用表检测集成电路的方法
该法是通过检测ＩＣ电源进线的总电流，来判断ＩＣ好坏的一种方法。由于ＩＣ内部绝大多数为直接耦合，ＩＣ损坏时（如某一个ＰＮ结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判断ＩＣ的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。
以上检测方法，各有利弊，在实际应用中最好将各种方法结合起来，灵活运用。
