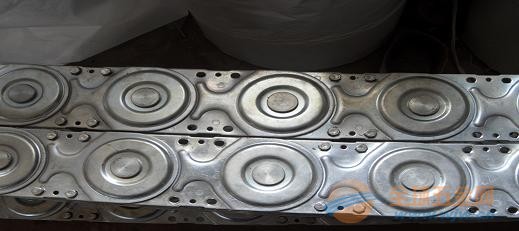

TL系列钢制拖链 沧州科迪诺机床配件制造有限公司X生产供应，规格齐全，质量可靠，价格合理，供货及时，欢迎广大新老客户来电咨询，订购。咨询电话：0317-6344976 13230700188
1．支撑板内腔孔径 D1＝d＋ 0.1d(取整数)。其中 d ＝电缆、电缆、液、气软管的外径。
2．根据支撑板内腔X大孔径 Dmax 来确定链板高度 hg 和拖链号TLXX。
3．根据拖链功能要求来确定支撑板型式的拖链的弯曲半径；
⑴当拖链需承载较大管、缆负荷时、应选用高强度支撑板 | 型(整块式)。
⑵当管缆的接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑 || 型。属分开式类型支撑板。
⑶安装管缆的规格品种较多时，可选用支撑板 ||| 型(框架式)。
4．根据安装管缆的数量来决定支撑板宽度 B1, 从而可得拖链宽度 B。
5．拖链使用场合或受环境影响时，需要采用钢带防护支撑板时，请与本公司另行提出
参项/型号
TL45
TL65
TL95
TL125
TL180
TL225
TL250
节距
45
65
95
125
180
225
250
弯曲半径(可根据客户要求订做)
50
70,90,115
125,145,185
115,145,300,
250,300
200,250,300,350,470,
500,575,700,750
250,300,350,450,
490,600,650
400,450,600,750,
800,850,1000
400,450,500,600,
750,800,1000
拖链X小宽度
35
50
60
80
100
160
190
拖链高度
32
49
75
96
144
200
220
拖链长度
由用户按需求自定
支撑板X大孔径
-
32
50
75
110
146
166
允许不用支撑轮长度
4
5
9
10
10
12
14
形式
Ⅲ
ⅠⅡⅢ
ⅠⅡⅢ
ⅠⅡⅢ
ⅠⅡⅢ
ⅡⅢ
ⅡⅢ
本公司将以良好的质量，良好的服务态度，X的生产设备，丰富的生产经验，为你量身打造一款让你满意的产品。客户的满意，是我们永远的追求。客户的意见，是促使我们前进的动力。咨询电话：0317-6344976 13230700188
