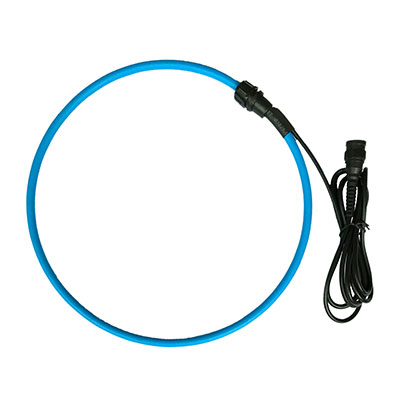

ES100R罗氏线圈电流传感器，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度较高。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器，易于集成到其他设备， 如：电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等，可在不断电的状态下，对多种电参量进行测量和比对。
ES100R柔性线圈电流传感器线圈部分无任何裸露金属导体，非接触测量，安全可靠；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量范围宽、精度高、可靠性强、响应频带宽(0.1Hz-10MHz)，用户可根据需求定制线圈长度。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境。
二、型号规格
型号 ES100R ES200R ES300R
线圈长度 315mm 630mm 950mm
线圈内径 φ100mm φ200mm φ300mm
质量 约80g 约100g 约120g
三、技术规格
功 能 交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测
检测方式 柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流
线圈直径 φ8mm
量 程 0A～10kA
输 出 100mV/1kA(选配积分器可以订做成其它参数输出)
分 辨 率 0.1A
精度等级 ±1.0%FS (50Hz/60Hz)；23℃±2℃，70%RH以下，导线处于线圈中心位置)
相位误差 ≤1°(50Hz/60Hz；23℃±2℃)
初始相位 90°
输出接口 BNC接头（选配音频插头、香蕉插头、裸线）
输出线长 2m
电场干扰 无磁滞效应，不受外电场干扰
导线位置 被测试导线处于线圈的中心位置，位置误差影响≤±0.3%FS
响应频率 0.1Hz～10MHz
线路电压 AC 1000V以下线路测试
工作温湿度 -20℃～50℃；80%rh以下
存放温湿度 -10℃～60℃；70%rh以下
绝缘强度 AC 2000V/rms(线圈两端)
适合安规 IEC1010-1、IEC1010-2-032、污染等级2、CAT IV 1000V
随机附件 传感器：1件
